Rulment cu bilă de contact cu diametrul dublu cu două puncte

Rulmentul cu bilă de contact cu două puncte cu două rânduri cu două rânduri este caracterizat prin elementele sale rulante (bile), făcând contact cu cursele la patru puncte, iar elementele rulante având același diametru. Acest design permite rulmentului să reziste simultan sarcinii multidirecționale, inclusiv sarcini axiale, sarcini radiale și momente de înclinare. Un astfel de design asigură o rigiditate și stabilitate ridicată, ceea ce îl face potrivit pentru aplicații cu sarcină mare.

Proiectarea bilei cu două rânduri crește numărul de puncte de contact, distribuind sarcina și reducând presiunea pe fiecare bilă de oțel, extinzând astfel durata de serviciu a rulmentului. Configurația de contact în patru puncte îi permite să efectueze excelent sub sarcini complexe, în special în aplicațiile care necesită o manipulare simultană multidirecțională a sarcinii. În plus, reduce efectiv apariția alunecării elementelor de rulare, sporind rigiditatea rulmentului și îmbunătățind stabilitatea acestuia. Rulmentul cu bilă de contact cu diametrul dublu cu două puncte, se aplică mașinilor de înaltă precizie și relativă înaltă, cum ar fi utilaje de construcție (de exemplu, excavatoare, macarale), echipamente eoliene, dispozitive medicale și antene radar. Capacitatea sa ridicată de încărcare și precizia îl fac alegerea ideală pentru aceste aplicații solicitante.

Acest rulment de slewing prezintă un design compact și o instalare ușoară, reducând semnificativ cerințele totale de greutate și spațiu ale echipamentului. Performanța sa de sigilare împiedică efectiv intrarea prafului și contaminanților, asigurând fiabilitatea operațională pe termen lung. În plus, rulmentul necesită o întreținere relativ simplă; Lubrifierea periodică și inspecția pot asigura funcționarea sa stabilă pe termen lung.

Rulmentul cu bilă de contact cu două puncte cu două rânduri cu două rânduri este fabricat din oțel din aliaj de înaltă rezistență, care suferă procese de stingere și temperare pentru a asigura proprietățile mecanice și rezistența la uzură. Calea de curse și bile sunt prelucrate cu exactitate și măcinate, asigurând netezimea suprafețelor de contact și etanșeitatea potrivirii, sporind în continuare capacitatea de încărcare a rulmentului și netezimea operațională. În calitate de producător profesionist de rulment, ne-am angajat să oferim clienților noștri produse de înaltă calitate, de înaltă performanță. Pentru citate, vă rugăm să ne contactați.

CONTACTAŢI-NE Jiangsu Manchen Transmission Technology Co., Ltd.

Caracteristici tehnice

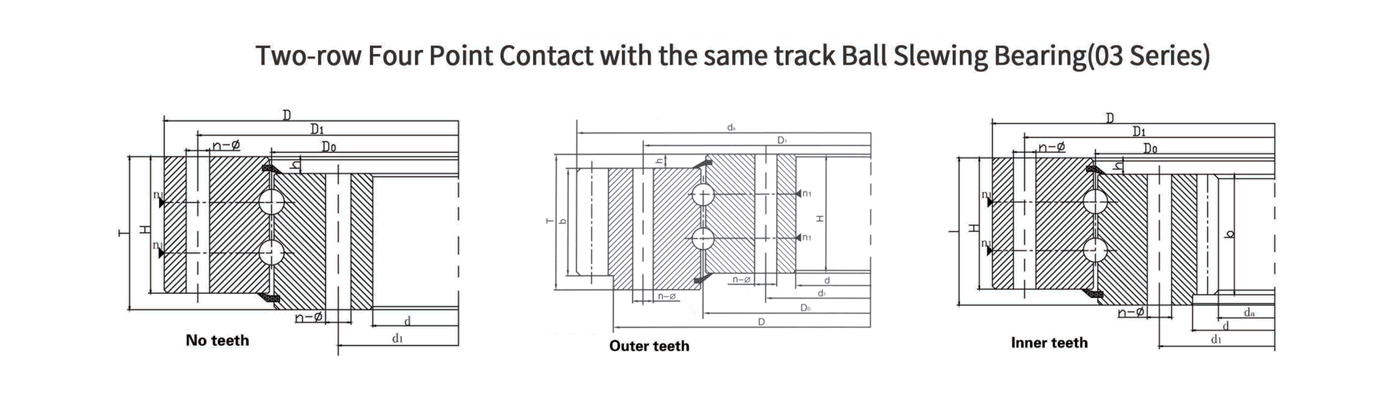

03 Seria D.e parametri de bază
Număr de serie D.imensiune de bază Dimensiunea configurației Dimensiunea de montare Dimensiune structurală Date de viteză Datele exterioare ale angrenajului Date interioare ale angrenajului
Fără dinți Dintii exteriori Dintii interni D d T D1 D1 Gaură de șurub Gaura cu șurub n N1 H h b m da Z.. da Z
Tip 0 Tip 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

Produse recomandate

PĂSTRĂM LEGĂTURA

SUBMIT
Despre noi
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd a fost înființată în 2019. Suntem producători și furnizor de rulment de rulare cu trei rânduri de încredere (serii 13) din China. De asemenea, suntem o întreprindere profesională de fabricație care integrează proiectarea, cercetarea și dezvoltarea, producția și vânzările. Compania este situată în orașul Huangtu, Jiangyin City, provincia Jiangsu, cu un transport foarte convenabil. Compania are condiții tehnice mature și echipamente bine echipate. Produsele sale sunt utilizate pe scară largă în roboți industriali, echipamente medicale, utilaje de inginerie, utilaje portuare, echipamente de protecție a mediului, industrie fotovoltaică și alte domenii. Compania respectă întotdeauna filozofia de afaceri corporativă a „Calității First, Win-Win Cooperation” pentru a oferi servicii de înaltă calitate și produse fiabile pentru clienții noi și vechi. Oferiți întreprinderilor o gamă completă de soluții care să le ajute să -și îmbunătățească nivelul de management și capacitatea de producție, astfel încât întreprinderile să poată menține întotdeauna competitivitatea în concurența pe piață aprigă și să obțină o dezvoltare rapidă și stabilă a întreprinderilor.

Certificat de onoare
Ştiri
Cunoașterea produsului

Metodă pentru rulment cu bilă de contact cu diametrul dublu cu două puncte pentru a suporta sarcini axiale și radiale

Rulmenți cu bilă de contact cu diametrul dublu cu două puncte sunt concepute pentru a gestiona în mod eficient sarcinile axiale și radiale. Iată o imagine de ansamblu a modului în care aceste rulmenți gestionează aceste încărcături:
Distribuția și proiectarea sarcinii: Caracteristici de proiectare: Contact în patru puncte: Fiecare bilă din rulment face contact cu pistele la patru puncte. Această configurație permite rulmentului să gestioneze mai eficient sarcinile combinate, deoarece punctele de contact distribuie forțele pe suprafața rulmentului. Bile de diametru egal: utilizarea bilelor cu diametrul egal asigură o distribuție uniformă a sarcinii, reducând riscul de stres localizat și îmbunătățirea capacităților generale de manipulare a sarcinii.
Mecanisme de rulment de încărcare: sarcini radiale: sarcina radială este susținută de punctele de contact dintre bile și pistele. Proiectarea rulmentului permite bilelor să susțină aceste sarcini uniform în circumferința rulmentului, minimizând concentrația de tensiune. Sarcinixexiale: Proiectarea de contact în patru puncte permite, de asemenea, rulmentului să susțină sarcinile axiale în ambele direcții. Bilele iau contact cu pistele într -un unghi, permițându -le să poarte forțe axiale în mod eficient. Bile cu diametru egal ajută la distribuirea uniformă a acestor forțe axiale pe rulment.
Mecanisme operaționale: manipulare a sarcinii radiale: unghiul de contact: bilele sunt aranjate într -un unghi față de trasee, ceea ce le permite să suporte sarcini radiale. Unghiul de contact este de obicei optimizat pentru a se asigura că sarcina radială este distribuită uniform pe suprafața rulmentului. Interacțiunea de minge și curse: pe măsură ce rulmentul se rotește, bilele se rostogolesc de -a lungul pistelor, ceea ce ajută la distribuirea sarcinii radiale pe mai multe puncte de contact. Această mișcare de rulare reduce frecarea și uzura.
Manipularea sarcinii axiale: Proiectare de contact în patru puncte: Proiectarea contactului în patru puncte permite rulmentului să gestioneze în mod eficient sarcinile axiale prin crearea mai multor puncte de contact care răspândesc sarcina. Acest design permite rulmentului să gestioneze forțe axiale semnificative fără deformare excesivă sau uzură. Această capacitate de partajare a sarcinii îmbunătățește stabilitatea rulmentului și reduce riscul de stres localizat.
Avantajele proiectării cu două rânduri: Capacitate crescută de încărcare: Proiectarea cu două rânduri oferă o zonă de contact mai mare în comparație cu rulmenții cu un singur rând, ceea ce crește capacitatea totală de încărcare. Acest lucru face ca rulmentul să fie potrivit pentru aplicații cu cerințe de încărcare axială și radială ridicată. Stabilitate îmbunătățită: Configurația cu două rânduri îmbunătățește stabilitatea rulmentului prin distribuirea mai uniformă a sarcinilor. Această stabilitate ajută la reducerea vibrațiilor și la îmbunătățirea performanței generale a rulmentului. Deformarea redusă: distribuția uniformă a încărcărilor ajută la minimizarea deformării și a uzurii, ceea ce extinde durata de viață a rulmentului.
Considerații privind aplicația: Criterii de selecție: Cerințe de încărcare: Când selectați un rulment cu bilă de contact cu două puncte cu două rânduri cu două rânduri, este important să luați în considerare sarcinile axiale și radiale maxime pe care rulmentul le va experimenta în aplicarea sa. Condiții de operare: performanța rulmentului poate fi afectată de condițiile de operare, cum ar fi temperatura, viteza și factorii de mediu. Asigurați -vă că rulmentul este conceput pentru a gestiona aceste condiții în mod eficient.
Instalare și întreținere: Instalare corectă: Instalarea corectă este crucială pentru distribuția optimă a sarcinii și performanța rulmentului. Asigurați -vă că rulmentul este aliniat în mod corespunzător și că suprafețele de montare sunt curate și lipsite de resturi. Întreținerea regulată: inspecția și întreținerea regulată sunt esențiale pentru a se asigura că rulmentul continuă să funcționeze eficient. Aceasta include verificarea semnelor de uzură, asigurarea unui lubrifiere adecvată și abordarea promptă a oricăror probleme.
Rulmentul cu bilă de contact cu două puncte cu două puncte cu două rânduri este conceput pentru a gestiona sarcinile axiale și radiale prin caracteristicile sale unice de proiectare și mecanismele operaționale. Prin utilizarea bilelor de contact în patru puncte și cu diametrul egal, rulmentul atinge o distribuție eficientă a sarcinii, o capacitate crescută de încărcare și o stabilitate îmbunătățită. Selecția, instalarea și întreținerea corespunzătoare sunt esențiale pentru a asigura performanța optimă și longevitatea rulmentului în diferite aplicații.

Servicii de garanție și asistență furnizate de rulotele duble cu diametru egal cu patru puncte de contact rulmenți cu bile de contact

Servicii de garanție și asistență pentru rulmenți cu bilă de contact cu diametrul dublu cu două puncte sunt cruciale pentru asigurarea rulmenților în mod fiabil de -a lungul vieții lor de serviciu. Aceste servicii includ de obicei diverse aspecte legate de asigurarea calității produsului, asistența clienților și întreținerea. Iată o imagine de ansamblu a la ce să vă așteptați:
Acoperirea garanției: Termeni de garanție tipice: Durată: Garanții pentru rulmenții cu bilă de contact cu diametrul dublu cu două puncte, de obicei, variază de la 1 la 3 ani, în funcție de producător și produs specific. Aceasta include probleme precum defectele de fabricație, tratamentul termic necorespunzător sau defecțiunile materialelor. Excluderi: excluderile comune pot include daune cauzate de instalarea necorespunzătoare, abuz, neglijare, lipsa de întreținere sau factori externi, cum ar fi condițiile de mediu sau impactul accidental.
Procesul de revendicare: Documentație: Pentru a solicita o garanție, clienții trebuie să furnizeze dovada achiziției, informații detaliate despre defect și potențial fotografii sau eșantioane ale rulmentului defect. Inspecția: Producătorul poate solicita inspecția sau returnarea pentru a determina cauza eșecului și validării cererii de garanție.
Asistență tehnică: Pre-vânzare Suport: Selectarea produsului: Asistență cu selectarea modelului de rulment corespunzător pe baza cerințelor de aplicație, a condițiilor de încărcare și a mediului operațional. Specificații tehnice: Furnizarea de informații tehnice detaliate și specificații pentru a ajuta clienții să ia decizii informate.
Depanare: Oferirea de asistență pentru diagnosticarea și rezolvarea problemelor legate de performanța rulmentului, inclusiv zgomote anormale, uzură excesivă sau probleme operaționale. Sfaturi de întreținere: Oferind recomandări privind practicile de întreținere, programele de ungere și rutine de inspecție pentru a prelungi durata de viață.
Serviciu pentru clienți: Timp de răspuns: Întrebări și solicitări de asistență: Răspuns prompt la întrebările clienților și la cererile de asistență, adesea într-un interval de timp specificat (de exemplu, 24-48 ore). Canale de serviciu: Comunicare: Asistență poate fi oferită prin diferite canale, inclusiv telefon, e-mail sau chat online.
Suport la fața locului: În unele cazuri, poate fi disponibil asistență la fața locului sau servicii de câmp, în special pentru probleme complexe sau instalații la scară largă.
Instruire și resurse: Resurse educaționale: Documentație: Oferirea de manuale detaliate de produse, ghiduri de instalare și instrucțiuni de întreținere. Programe de presiune: Oferind sesiuni de instruire sau ateliere pentru clienți și distribuitori cu privire la instalarea, întreținerea și soluționarea problemelor.
Servicii de înlocuire și reparații: Înlocuire: Politica de înlocuire: Dacă se constată că un rulment este defectuos în garanție, producătorul poate furniza un rulment de înlocuire la niciun cost suplimentar.
Asigurarea calității: Controlul calității: Proceduri de inspecție: Informații despre măsurile de control al calității utilizate în timpul fabricației pentru a se asigura că rulmenții respectă standardele specificate. Cercetări: Furnizarea de detalii despre certificările sau standardele relevante ale industriei de care se conformează rulmenții.
Serviciile de garanție și asistență pentru rulmenții cu bile de contact cu două puncte cu două rânduri, cu două puncte, sunt concepute pentru a asigura satisfacția clienților și fiabilitatea produsului. De obicei, acestea includ acoperirea pentru defecte, asistență tehnică, îndrumare de instalare, consultanță de întreținere și acces la resurse educaționale. Înțelegerea acestor servicii ajută clienții să ia decizii în cunoștință de cauză și se asigură că primesc sprijinul necesar pe tot parcursul vieții serviciului rulmentului.
