Rulment cu un singur rând încrucișat Furnizori

Jiangsu Manchen Transmission Technology Co., Ltd. Acasă / Produs / Rulment cu un singur rând încrucișat
  • Rulment cu un singur rând încrucișat
  • Rulment cu un singur rând încrucișat

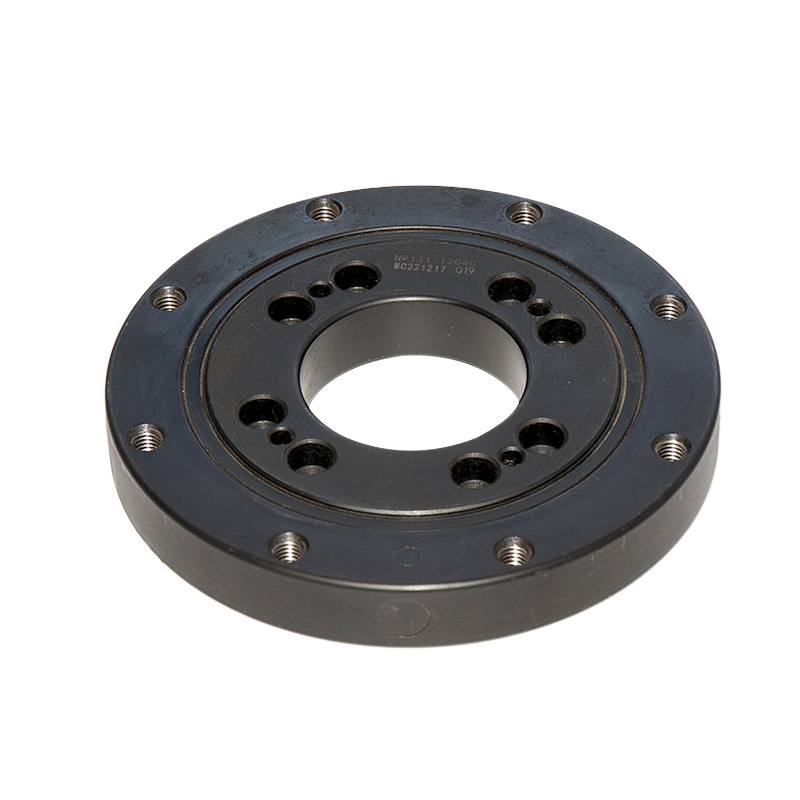

Rulment cu un singur rând încrucișat

Rulmentul cu role încrucișate cu un singur rând utilizează un design cu role încrucișate cu un singur rând, care nu numai că îmbunătățește capacitatea de încărcare, dar și întărește stabilitatea echipamentului. Coordonarea precisă între role și trasee de curse asigură o precizie ridicată și netezime în timpul rotației, ceea ce face ca rulmentul nostru să fie aplicabil în diverse câmpuri, cum ar fi utilaje de inginerie, generarea de energie eoliană, utilaje portuare și multe altele.

Rulgerul nostru cu un singur rând încrucișat este renumit pentru capacitatea și fiabilitatea ridicată a încărcării. Proiectarea rolelor încrucișate permite fiecărui role să partajeze uniform sarcina, sporind astfel capacitatea generală de rulment. Acest design reduce, de asemenea, coeficienții de frecare, minimizează pierderea de energie și îmbunătățește eficiența echipamentului. Metodele de instalare flexibile sunt utilizate în proiectarea rulmentului cu rulouri încrucișate cu un singur rând pentru a răspunde nevoilor utilizatorilor diverse. Indiferent dacă este instalat orizontal sau vertical, poate fi realizat cu ușurință. Mai mult, rulmentul demonstrează adaptabilitatea, asigurând o funcționare stabilă în medii dure, cum ar fi temperaturi ridicate, umiditate ridicată și coroziune. Înțelept întreținere, designul nostru acordă prioritate comodității, ceea ce face ca inspecțiile de rutină și întreținerea să fie simplă și eficientă.

Rulgerul nostru este supus unui control riguros al calității și teste durabilitate, asigurând fiabilitatea și durabilitatea produsului în diverse medii adverse. Oferim servicii de asistență tehnică și personalizare cuprinzătoare pentru a satisface cerințele specifice ale clienților, asigurându-ne clienților să primească soluții adecvate pentru a purta pentru scenariile lor de aplicare. Alegerea rulmentului nostru de somn înseamnă a opta pentru performanțe deosebite și servicii de calitate. Așteptăm cu nerăbdare să colaborăm cu dvs. pentru a conduce succesul proiectelor de inginerie.

CONTACTAŢI-NE Jiangsu Manchen Transmission Technology Co., Ltd.

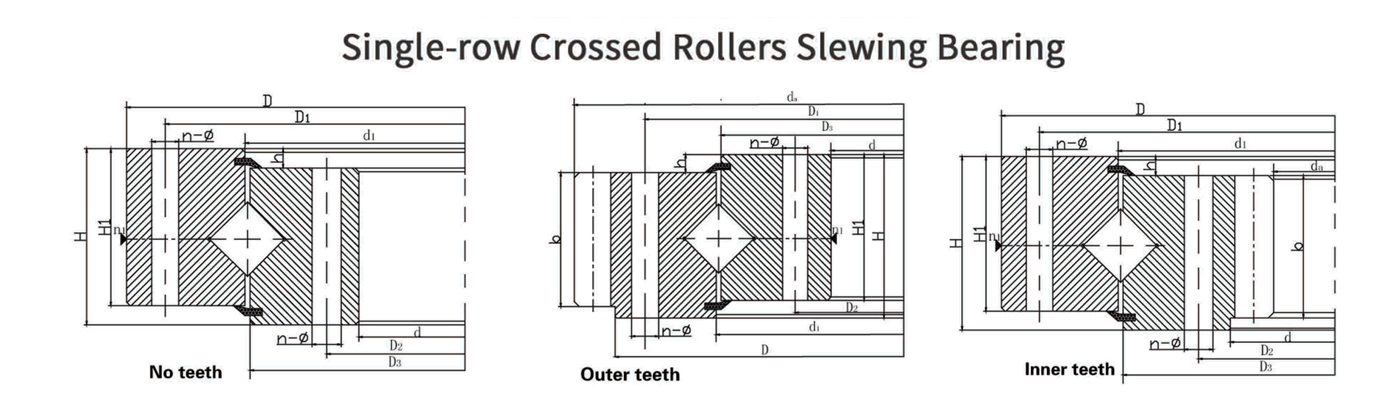

Caracteristici tehnice

11 serii D................e porometri D.e boză
Număr D.e serie D.imensiune D.e boză Dimensiunea configurației Dimensiunea D.e montare Dimensiune structurală Date D.e viteză Datele exterioare ale angrenajului Date interioare ale angrenajului
Fără dinți Dintii exteriori Dintii interni D d H D 1 D 2 Gaură de șurub Gaura cu șurub n N1 D 3 d 1 H 1 h b m d a Z.... d a Z
Tip 0 Tip 123
D 0 D 0 D 0 ∅ ∅ T
1 110.25.500 111.25.500 113.25.500 602 398 75 566 434 18 M16 32 20 4 498 502 65 10 60 5 629 123 367 74
112.25.500 114.25.500 6 628.8 102 368.4 62
2 110.25.560 111.25.560 113.25.560 662 458 75 626 494 18 M16 32 20 4 558 562 65 10 60 5 689 135 427 86
112.25.560 114.25.560 6 688.8 112 428.4 72
3 110.25.630 111.25.630 113.25.630 732 528 75 696 564 18 M16 32 24 4 628 632 65 10 60 6 772.8 126 494.4 83
112.25.630 114.25.630 8 774.4 94 491.2 62
4 110.25.710 111.25.710 113.25.710 812 608 75 776 644 18 M16 32 24 4 708 712 65 10 60 6 850.8 139 572.4 96
112.25.710 114.25.710 8 854.4 104 571.2 72
5 110.28.800 111.28.800 113.28.800 922 678 82 878 722 22 M20 40 30 6 798 802 72 10 65 8 966.4 118 635.2 80
112.28.800 114.28.800 10 968 94 634 64
6 110.28.900 111.28.900 113.28.900 1022 778 82 978 822 22 M20 40 30 6 898 902 72 10 65 8 1062.4 130 739.2 93
112.28.900 114.28.900 10 1068 104 734 74
7 110.28.1000 111.28.1000 113.28.1000 1122 878 82 1078 922 22 M20 40 36 6 998 1002 72 10 65 10 1188 116 824 83
112.28.1000 114.28.1000 12 1185.6 96 820.8 69
8 110.25.1120 111.28.1120 113.28.1120 1242 998 82 1198 1042 22 M20 40 36 6 1118 1122 72 10 65 10 1298 127 944 95
112.25.1120 114.25.1120 12 1305.6 106 940.8 79
9 110.32.1250 111.32.1250 113.32.1250 1390 1110 91 1337 1163 26 M24 48 40 5 1248 1252 81 10 75 12 1449.6 118 1048.8 88
112.32.1250 114.32.1250 14 1453.2 101 1041.6 75
10 110.32.1400 111.32.1400 113.32.1400 1540 1260 91 1487 1313 26 M24 48 40 5 1398 1402 81 10 75 12 1605.6 131 1192.8 100
112.32.1400 114.32.1400 14 1607.2 112 1195.6 86
11 110.32.1600 111.32.1600 113.32.1600 1740 1460 91 1687 1513 26 M24 48 45 5 1598 1602 81 10 75 14 1817.2 127 1391.6 100
112.32.1600 114.32.1600 16 1820.8 111 1382.4 87
12 110.32.1800 111.32.1800 113.32.1800 1940 1660 91 1887 1713 33 M24 48 45 5 1798 1802 81 10 75 14 2013.2 141 1573.6 113
112.32.1800 114.32.1800 16 2012.8 123 1574.4 99
13 110.40.2000 111.40.2000 113.40.2000 2178 1825 112 2110 1891 33 M30 60 48 8 1997 2003 100 12 90 16 2268.8 139 1734.4 109
112.40.2000 114.40.2000 18 2264.4 123 1735.2 97
14 110.40.2240 111.40.2240 113.40.2240 2418 2065 112 2350 2131 33 M30 60 48 8 2237 2243 100 12 90 16 2492.8 153 1990.4 125
112.40.2240 114.40.2240 18 2498.4 136 1987.2 111
15 110.40.2500 111.40.2500 113.40.2500 2678 2325 112 2610 2391 33 M30 60 56 8 2497 2503 100 12 90 18 2768.4 151 2239.2 125
112.40.2500 114.40.2500 20 2776 136 2228 112
16 110.40.2800 111.40.2500 113.40.2500 2978 2625 112 2910 2691 33 M30 60 56 8 2797 2803 100 12 90 18 3074.4 168 2527.2 141
112.40.2800 114.40.2800 20 3076 151 2528 127
17 110.50.3150 111.50.3150 113.50.3150 3376 2922 134 3286 3014 45 M42 84 56 8 3147 3153 122 12 110 20 3476 171 2828 142
112.50.3150 114.50.3150 22 3471.6 155 2824.8 129
18 110.50.3550 111.50.3550 113.50.3550 3776 3322 134 3686 3414 45 M42 84 56 8 2547 3553 122 12 110 20 3976 191 3228 162
112.50.3550 114.50.3550 22 3889.6 174 3220.8 147
19 110.50.4000 111.50.4000 113.50.4000 4226 3772 134 4136 3864 45 M42 84 60 10 3997 4003 122 12 110 22 4329.6 194 3660.8 167
112.50.4000 114.50.4000 25 4345 171 3660 147
20 110.50.4500 111.50.4500 113.50.4500 4726 4272 134 4636 4364 45 M42 84 60 10 4497 4503 122 12 110 22 4835.6 217 4166.8 190
112.50.4500 114.50.4500 25 4845 191 4160 167
Seria HJ de parametri de bază
Număr de serie Dimensiune de bază Dimensiunea configurației Dimensiunea de montare Dimensiune structurală Date de viteză Datele exterioare ale angrenajului Date interioare ale angrenajului
Fără dinți
D L mm 		Dintii exteriori
D L mm 		Dintii interni
D L mm 		D
mm 		d
mm 		H
mm 		D 1
mm 		D 2
mm 		n ∅
mm 		N1 d 1
mm 		D 3
mm 		H 1 h b
mm 		x m
mm 		D a
mm 		Z D a
mm 		Z
1 HJB.20.625 Hjw.20.625 Hjn.20.625 725 525 80 685 565 18 16 3 627 623 68 12 60 -1.4 5 751.9 146 498.8 101
Hjw.20.625a Hjn.20.625a ➕11.15 6 755.5 122 498.7 84
2 HJB.20.720 H.IW.20.720 HJN 20.720 820 620 80 780 660 18 16 3 722 718 68 12 60 -1.4 6 860.3 139 586.6 99
Hjw.20.720a Hun.20.720a -1 8 861.1 104 582.3 74
3 HJB.30.820 Hjw.30.820 Hjn.30.820 940 705 95 893 749 24 20 4 822 818 83 12 70 -1.4 6 980.6 1.59 661.5 112
Hjw.30.820a Hjn.30.820a -1 10 986.2 95 658 67
4 HJB.30.880 Hjw.30.880 HJN 30 830 1000 760 95 956 800 24 20 4 882 878 83 12 70 ➕1.15 8 10475 127 7182 91
Hjw.30.800a Hjn.30.830a -10 10 10463 101 707 b 72
5 HJB.30.1020 Hjw.30.1020 HJN 30.1020 1170 675 95 1120 930 24 22 4 1022 1018 80 15 70 -1.4 8 1219.3 148 820.1 105
HJW 30.1020A Hjn.30.1020a ➕1.15 18 12192 118 827.8 84
6 HJ8.36.1220 HJW.38.1220 HJN.36.1220 1365 1075 120 1310 1100 36 24 6 1222 1218 105 15 90 -1.4 10 1424.3 138 1027.8 104
HJW 36.1220A HJN 36.1220A -1 12 1435.9 116 1017.8 88
7 HJB.36.1250 HJW.36.1250 HJN.36.1250 1400 1090 120 1350 1150 36 26 6 1252 1248 105 15 90 -0.35 10 1443 143 1037 105
Hjw.36.1250a Hun.36.1250a -1 12 1449.8 117 1036.8 88
8 HJB.36.1435 HJW.36.1435 HJN.36.1435 1595 1278 120 1535 1335 36 26 6 1437 1433 105 15 90 ➕1.15 12 16555 134 12212 108
Hjw.38.1435a HJN 36.1435A -1 14 1661.2 115 1214.8 83
9 HJB.45.1540 Hjw.45.1540 HJN.45.1540 1720 1360 140 1660 1420 42 26 6 1543 1537 122 18 110 -1.4 12 1780.8 144 1298.1 109
Hjw.45.1540a HJN.45.1540A ➕1.15 14 1781.1 124 1201 93
10 HJB.45.1700 HJW 45.1700 Hjn. 45.1700 1875 1525 140 1815 1585 42 28 6 1700 1679 122 18 110 ➕1.15 14 1948.4 135 1452.7 105
Hjw.45.1700a Hjn.45.1700a ➕1.15 16 1950.8 118 1452.3 92

Produse recomandate

PĂSTRĂM LEGĂTURA

SUBMIT
Despre noi
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd a fost înființată în 2019. Suntem producători și furnizor de rulment de rulare cu trei rânduri de încredere (serii 13) din China. De asemenea, suntem o întreprindere profesională de fabricație care integrează proiectarea, cercetarea și dezvoltarea, producția și vânzările. Compania este situată în orașul Huangtu, Jiangyin City, provincia Jiangsu, cu un transport foarte convenabil. Compania are condiții tehnice mature și echipamente bine echipate. Produsele sale sunt utilizate pe scară largă în roboți industriali, echipamente medicale, utilaje de inginerie, utilaje portuare, echipamente de protecție a mediului, industrie fotovoltaică și alte domenii. Compania respectă întotdeauna filozofia de afaceri corporativă a „Calității First, Win-Win Cooperation” pentru a oferi servicii de înaltă calitate și produse fiabile pentru clienții noi și vechi. Oferiți întreprinderilor o gamă completă de soluții care să le ajute să -și îmbunătățească nivelul de management și capacitatea de producție, astfel încât întreprinderile să poată menține întotdeauna competitivitatea în concurența pe piață aprigă și să obțină o dezvoltare rapidă și stabilă a întreprinderilor.

Certificat de onoare
Ştiri
Cunoașterea produsului

Metode pentru îmbunătățirea capacității de încărcare și a preciziei rulmenților cu rulouri încrucișate cu un singur rând

Îmbunătățirea capacității de încărcare și a preciziei rulmenți cu rulouri încrucișate cu un singur rând implică optimizarea diverșilor factori de proiectare, fabricație și operaționale. Iată câteva metode pentru a îmbunătăți aceste atribute:
Selectarea materialelor: Materiale de înaltă rezistență: Utilizați materiale rezistente la uzură, rezistente la uzură pentru trasee și role, cum ar fi aliaje sau compozite avansate din oțel, pentru a crește capacitatea de încărcare și durabilitatea.
Tratamente de suprafață: Aplicați tratamente de suprafață sau acoperiri, cum ar fi nitriding sau întărire, pentru a îmbunătăți duritatea și rezistența la uzură a componentelor rulmentului. Fabricare precisă: prelucrare de înaltă precizie: utilizați tehnici avansate de prelucrare și echipamente pentru a obține o precoce ridicată în fabricarea traseelor ​​de curse și a rolelor, asigurând toleranțe strânse și corecte. proces de fabricație.
Proiectare îmbunătățită: geometrie optimizată a rolelor: role de proiectare cu geometrii optimizate pentru a îmbunătăți distribuția sarcinii și pentru a reduce concentrațiile de stres localizate. Acest lucru poate îmbunătăți atât capacitatea de încărcare, cât și precizia. Proiectarea îmbunătățită a cursei: asigurați -vă că pistele de piste sunt proiectate cu profiluri precise pentru a reduce frecarea și uzura, ceea ce poate contribui la o mai bună manipulare a încărcării și la mișcare precisă.
Lubrifiere: lubrifianți avansați: Utilizați lubrifianți de înaltă calitate, cu vâscozități și aditivi adecvați pentru a reduce frecarea și uzura, ceea ce ajută la menținerea atât a capacității de încărcare, cât și a preciziei. Sisteme de lubrifiere eficiente: Implementați sisteme de lubrifiere automată sau centralizată pentru a asigura consistență și adecvată și adecvată a componentelor de rulment. afectează performanța și precizia. Alinierea corectă: Aliniați în mod corespunzător rulmentul în timpul instalării pentru a asigura distribuirea chiar a sarcinii și pentru a preveni tensiunile inutile care ar putea compromite capacitatea de încărcare și precizia.
Distribuția sarcinii: Distribuție uniformă a sarcinii: Proiectarea rulmentului și montarea acestuia pentru a promova distribuția uniformă a sarcinii pe toate role, reducând riscul de supraîncărcări localizate și îmbunătățind capacitatea generală de încărcare.
Gestionarea temperaturii: Controlul temperaturii: Implementați măsuri pentru gestionarea temperaturilor de funcționare, deoarece căldura excesivă poate afecta performanța lubrifiantului și proprietățile materialelor, care pot avea impact asupra capacității de încărcare și a preciziei.
Practici de întreținere: inspecții periodice: efectuați inspecții periodice pentru a detecta semne timpurii de uzură, deteriorare sau aliniere greșită. Abordarea acestor probleme poate ajuta la menținerea capacității de încărcare și a preciziei. Întreținere preventivă: Urmați un program de întreținere preventivă care include lubrifiere, curățare și ajustări pentru a asigura performanțe optime.
Tehnologii avansate: Analiza elementelor finite (FEA): Utilizați FEA și alte instrumente de simulare în faza de proiectare pentru a prezice și optimiza distribuția sarcinii, stresul și performanța rulmentului. Caracteristici de proiectare innovative: Explorați încorporarea caracteristicilor avansate de proiectare, cum ar fi garnituri îmbunătățite sau sisteme de amortizare, pentru a îmbunătăți manipularea și precizia sarcinii.
Personalizare: Soluții personalizate: Personalizați proiectarea rulmentului pentru a satisface cerințele specifice ale aplicației, inclusiv capacitățile de încărcare și nivelurile de precizie. Soluțiile personalizate pot aborda provocări unice și pot spori performanța generală. Training și expertiză: expertiză în instalare: Asigurați-vă că instalarea este realizată de profesioniști instruiți, cu expertiză în gestionarea și înființarea rulmenților de înaltă precizie.
Îmbunătățirea capacității de încărcare și a preciziei rulmenților cu rulouri încrucișate cu un singur rând implică optimizarea selecției de materiale, procese de fabricație, caracteristici de proiectare și practici de întreținere. Prin abordarea acestor zone, puteți îmbunătăți performanța, durabilitatea și precizia rulmentului, asigurându-vă că acesta răspunde cerințelor diferitelor aplicații cu sarcină mare și de înaltă precizie.

Avantajele utilizării rulmenților cu rulouri încrucișate cu un singur rând în aplicații de înaltă precizie

Rulmenți cu rulouri încrucișate cu un singur rând sunt deosebit de avantajoase în aplicațiile de înaltă precizie datorită designului și caracteristicilor lor unice de performanță. Iată avantajele cheie:
Precizie și precizie ridicată: Clearance de rotație minimă: designul rolelor încrucișate prezintă aranjamente ortogonale alternative ale rolelor cilindrice, ceea ce reduce clearance -ul de rotație și asigură o rigiditate ridicată. Acest lucru duce la o poziționare precisă și o mișcare de rotație lină, ceea ce este crucial pentru aplicațiile de înaltă precizie, cum ar fi robotica, echipamentele medicale și sistemele aerospațiale. Deformarea redusă sub sarcină: aranjamentul cu role încrucișate distribuie mai mult sarcini, minimizând deformarea rulmentului sub sarcini variate și asigurând o precizie constantă.
Capacitate ridicată de încărcare în toate direcțiile: Manipulare combinată a sarcinii: rulmenții cu rulouri încrucișate cu un singur rând pot gestiona simultan încărcările axiale, radiale și de moment datorită designului lor unic. Acest lucru este util în special în aplicațiile care se confruntă cu forțe multidirecționale sau sarcini dinamice. Distribuție de sarcină optimizată: aranjamentul încrucișat al rolelor oferă o suprafață de contact mai mare și o distribuție mai bună a sarcinii în comparație cu rulmenții cu bile, crescând atât capacități de sarcină radială, cât și axială.
Proiectare compactă: economisirea spațiului: Proiectarea rulmenților cu rulouri încrucișate cu un singur rând permite un ansamblu mai compact în comparație cu alte tipuri de rulmenți care necesită mai multe rânduri sau dimensiuni mai mari pentru capacități de încărcare similare. Acest lucru este benefic pentru aplicațiile de înaltă precizie în care spațiul și greutatea sunt constrângeri, cum ar fi în roboți chirurgicali sau utilaje industriale compacte. Construcție de lumină: Proiectarea compactă reduce greutatea totală a rulmentului, ceea ce este avantajos în aplicațiile în care minimizarea greutății este crucială, cum ar fi componentele aerospațiale.
Rigiditate ridicată: rigiditate crescută: Proiectarea rolelor încrucișate oferă în mod inerent o rigiditate și o rigiditate mai mare în comparație cu rulmenții cu bile. Această rigiditate reduce devierea rulmentului sub sarcină, ceea ce este esențial pentru menținerea preciziei în aplicații precum mașinile CNC, unde chiar și mișcări ușoare pot afecta precizia prelucrării.
Mișcare netedă și stabilă: frecare redusă și vibrații: contactul unic de rulare a rulmenților cu role încrucișate are ca rezultat o frecare mai mică și mai puțin vibrații în timpul funcționării. Acest lucru duce la o mișcare mai netedă și mai stabilă, ceea ce este esențial pentru aplicațiile de înaltă precizie, cum ar fi instrumentele de măsurare și echipamentele imagistice. Funcționarea zgomotului de acțiune: mișcarea lină a rolelor reduce zgomotul operațional, ceea ce le face ideale pentru aplicații care necesită o funcționare liniștită, cum ar fi dispozitivele de diagnosticare medicală.
Durată de viață lungă: uzură redusă: distribuția optimă a sarcinii și frecarea redusă în rulmenții cu rulouri încrucișate cu un singur rând, duc la mai puțină uzură pe componentele rulmentului. Aceasta se traduce printr -o durată de viață mai lungă, care este benefică pentru aplicațiile care necesită o fiabilitate ridicată și o întreținere scăzută. Întreținere frecventă: Datorită durabilității și stabilității lor, aceste rulmenți necesită adesea o întreținere mai puțin frecventă, reducând timpul de oprire în operațiunile critice.
Versatilitate între aplicații: adaptabil la diferite condiții: capacitatea de a gestiona atât sarcini mari, cât și de a menține o precizie ridicată face ca rulmenții cu rulouri încrucișate cu un singur rând, să fie adecvate pentru o gamă largă de aplicații de înaltă precizie, de la brațe robotizate până la echipamente optice și fabricare de semiconductor.
Fiabilitate ridicată în aplicațiile critice: performanță consistentă: Proiectarea asigură performanțe fiabile și repetabile, ceea ce este crucial în aplicațiile critice în care precizia și fiabilitatea nu sunt negociabile, cum ar fi în robotica chirurgicală sau în sistemele de poziționare a satelitului. RECRASHASH RESTRUED: Proiectarea rolelor încrucișate reduc în mod inerent reducerea, ceea ce este esențial pentru aplicații în care sunt necesare mișcare precisă și repetabilitate.
Siguranță și control îmbunătățit: Caracteristici de siguranță îmbunătățite: în aplicații precum medicale sau aerospațiale, unde siguranța este esențială, precizia ridicată și fiabilitatea rulmenților cu rulouri încrucișate reduc riscul de defecțiuni, asigurând o funcționare mai sigură. Controlul mai bun asupra mișcărilor: Rigiditatea ridicată și reacția minimă permit un control mai bun asupra mișcărilor, care este vital în aplicații de automatizare și robotice.
Rulmenții cu rulouri încrucișate cu un singur rând oferă numeroase avantaje în aplicațiile de înaltă precizie, inclusiv capacitatea de încărcare ridicată, proiectarea compactă, rigiditatea ridicată, mișcarea netedă, durata de viață lungă și versatilitatea. Aceste atribute le fac o alegere excelentă pentru industriile în care precizia, fiabilitatea și performanța eficientă sunt critice.
