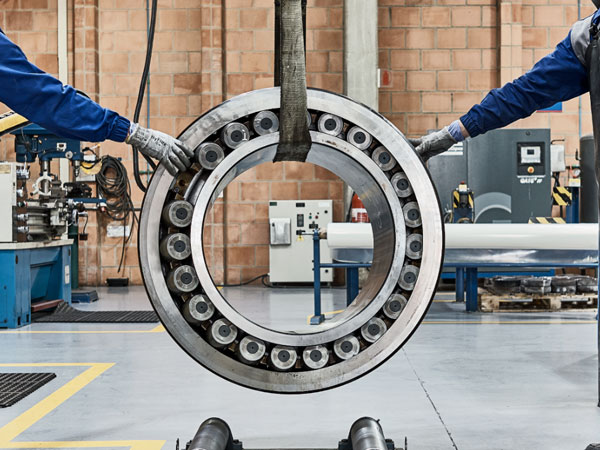

Inele de rotire industriale: eroii necunoscuti ai rotației grele

În lumea mașinilor industriale, unde sarcinile masive se întâlnesc cu mișcarea precisă, o componentă este factorul critic: Rulment industrial cu inel de rotire . Mult mai mult decât un simplu rulment, este coloana vertebrală robustă, rotativă, care permite macaralelor să se balanseze, excavatoarelor să sape, turbinelor eoliene să urmărească vântul și rețelelor de radare să scaneze orizontul. Aceste inele extrem de proiectate sunt caii de lucru silențios care facilitează o rotație lină și controlată în condiții extreme de sarcini și condiții dure.

Dincolo de rulmenții de bază: definirea inelului de rotire

Un inel de rotire industrial (cunoscut și sub denumirea de rulment de rotire, rulment de masă rotativă sau rulment rotativ) este un rulment cu elemente de rulare de diametru mare conceput pentru a manevra simultan :

• Sarcini axiale: Forțe care acționează paralel cu axa de rotație (precum greutatea brațului unei macarale).

• Sarcini radiale: Forțe care acționează perpendicular pe axă (ca vântul care împinge lateral pe nacela unei turbine).

• Momente de răsturnare: Forțe care tind să răstoarne sau să încline structura (o provocare majoră în aplicații precum excavatoarele sau lifterii grei).

Spre deosebire de rulmenții mai mici, inelele de rotire sunt de obicei proiectate la comandă sau selectate din cataloage extinse pentru a se potrivi cu sarcina, dimensiunea, mediul și cerințele de montare specifice ale aplicației. Ele se integrează direct în structura mașinii, servind adesea ca element structural primar.

Anatomia și funcția de bază

În timp ce modelele variază, elementele cheie definesc inelele de rotire industriale:

1. Inele: Două inele concentrice (interior și exterior), de obicei realizate din oțel aliat forjat, de înaltă rezistență. Un inel are de obicei dinți de angrenaj (interni sau externi) integrați pentru mecanismele de antrenare.

2. Elemente de rulare: Bile sau role (cilindrice sau conice) care transmit sarcini între inele. Aranjamentul determină tipul de rulment și capacitățile acestuia de manipulare a sarcinii.

3. Piste de rulare: Caneluri prelucrate cu precizie pe inelele unde rulează elementele de rulare. Tratamentul termic (călirea prin inducție) asigură durabilitatea.

4. Sigilii: Esențial pentru excluderea contaminanților (praf, apă, nisip) și pentru reținerea lubrifierii. Există mai multe opțiuni de etanșare pentru diferite medii.

5. Sistem de lubrifiere: Fitingurile și canalele de ungere asigură că elementele de rulare și canalele de rulare sunt lubrifiate corespunzător pentru o durată lungă de viață și o funcționare lină. Sistemele centralizate de auto-ungere sunt comune.

6. Orificii de montare: Un model de găuri filetate sau simple pe ambele inele pentru fixarea cu șuruburi pe structurile de susținere și rotație ale mașinii.

Tipuri dominante: potrivirea designului cu încărcarea

Cele mai frecvente două configurații sunt:

1. Rulment cu bile de contact cu un singur rând în patru puncte:

   • Structura: Un singur rând de bile care rulează într-o cale de rulare cu arc gotic.

   • Capacitate: Excelent la manipularea simultană a sarcinilor combinate axiale, radiale și de moment. Design foarte compact.

   • Ideal pentru: Sarcini moderate, aplicații care necesită compactitate (macarale, excavatoare ușoare, plăci rotative pentru manipularea materialelor, scanere medicale).

2. Rulment cu role incrucisate:

   • Structura: Două seturi de role cilindrice dispuse perpendicular (încrucișate) între inele. Rolele alternează direcția.

   • Capacitate: Rigiditate superioară și capacitate de încărcare de moment foarte mare datorită contactului cu linia de role a rolelor. Gestionează eficient sarcinile axiale și de moment mari.

   • Ideal pentru: Aplicații de înaltă precizie, sarcini de moment foarte mari, situații care necesită rigiditate maximă (excavatoare grele, brațe robotizate, plăci turnante de precizie, mașini de forat tuneluri, socluri radar mari).

Alte variante includ bile cu două rânduri, role cu trei rânduri (pentru sarcini extrem de mari) și modele specializate.

Unde se întorc: aplicații industriale critice

Inelele de rotire sunt indispensabile în industriile grele:

1. Construcții și minerit:

   • Excavatoare (legănarea brațului, rotația casei)

   • Macarale mobile (legănarea brațului, rotația structurii superioare)

   • Macarale turn (rotirea brațului și contra-jib)

   • Pompe de beton (articulare braț)

   • Lopeți și Dragline pentru minerit

2. Energia eoliană:

   • Sisteme de rotire: rotirea întregii nacele pentru a face față vântului.

   • Sisteme de pas: Reglarea unghiului lamelor individuale (inele mai mici).

3. Manipularea materialelor:

   • Macarale portuare (de la navă la țărm, RTG)

   • Stacker/Reclaimers

   • Stivuitoare rotative și ridicători de comenzi

   • Turntable automate pentru depozitare

4. Apărare și aerospațială:

   • Piedestale pentru radar și antenă de satelit

   • Turele lansatoare de rachete

   • Turnulele de tunuri

   • Încărcătoare de marfă pentru avioane

5. Utilaje industriale:

   • Pozitionare si manipulatoare de sudura

   • Tabele de indexare (CNC, asamblare)

   • Brațe robotizate (articulații grele)

   • Echipamente de imagistică medicală (CT, scanere PET)

   • Echipamente de ambalare și procesare

Specificații cheie și factori de selecție

Alegerea inelului de rotire potrivit este esențială pentru siguranță, performanță și longevitate. Factorii critici includ:

• Evaluări de încărcare: Capacități dinamice și statice axiale, radiale și momente (definite de obicei conform ISO 281 sau similar).

• Rigiditate: Rezistență la deformare sub sarcină (esențială pentru precizie).

• Specificații angrenaj: Modul, numărul de dinți, gradul de precizie (dacă este condus).

• Dimensiuni si dimensiuni: Diametrul alezajului, înălțimea totală, cercul șuruburilor.

• Material și întărire: Calitatea oțelului, duritatea căii de rulare (de exemplu, HRC 58-62).

• Etanșare: Clasament IP (protecție la intrare), compatibilitate cu materialul de etanșare.

• Lubrifiere: Tip, intervale, metodă (manual, auto-lube).

• Conditii de mediu: Interval de temperatură, expunere la praf, apă, substanțe chimice, spray de sare.

• Montare: Designul interfeței, cerințele pentru șuruburi, considerente de preîncărcare.

• Certificari: Standarde specifice industriei (de exemplu, DNV-GL pentru offshore, AGMA pentru unelte).

Viitorul rotației: tendințe în tehnologia cu inele de rotire

Inovația continuă să depășească limitele:

• Materiale avansate și acoperiri: Rezistență îmbunătățită la uzură, protecție împotriva coroziunii și durată de viață la oboseală.

• Detecție integrată (IoT): Rulmenți echipați cu senzori pentru monitorizarea vibrațiilor, temperaturii, sarcinii și lubrifierii, permițând întreținerea predictivă.

• Soluții de etanșare îmbunătățite: Materiale și design îmbunătățite pentru o durată de viață mai lungă în medii extreme (exploatare în adâncime, offshore).

• Ușurare: Design-uri optimizate folosind analiza cu elemente finite (FEA) și materiale avansate pentru a reduce greutatea fără a sacrifica rezistența.

• Precizie sporită: Pentru aplicații solicitante precum robotica și producția de înaltă precizie.

• Accentul asupra durabilității: Durată de viață mai lungă, programe de remanufactură și lubrifianți ecologici.

Concluzie: punctul pivot

Inelele de rotire industriale sunt mai mult decât componente; ele sunt punctele pivot fundamentale pe care se bazează forțele imense și mișcările critice. Designul lor robust, ingineria de precizie și capacitatea lor de susținere le fac de neînlocuit în ceea ce privește activarea mașinilor grele care construiesc lumea noastră, generează energie curată și îndeplinește sarcini industriale solicitante. Înțelegerea tipurilor, capacităților și criteriilor de selecție ale acestora este esențială atât pentru ingineri, cât și pentru operatori. Pe măsură ce utilajele devin mai mari, mai inteligente și funcționează în medii mai dure, evoluția continuă a tehnologiei cu inele de rotire asigură că acestea rămân fundamentul de încredere și rotativ al industriei moderne. Atunci când specificați o rotație puternică, alegerea inelului de rotire potrivit nu este doar o decizie de inginerie, ci este un angajament față de siguranță, fiabilitate și succes operațional.
